AutoCAD.NET:第二章 Hello World

在这一章中，我们将使用Visual Studio .NET来创建一个新的类库工程。通过这个工程，你可以创建一个能被AutoCAD装载的.NET dll文件。这个dll文件会向AutoCAD加入一个名为“HelloWorld”的新命令。当用户运行这个命令后，在AutoCAD 命令行上将显示“Hello World”文本。

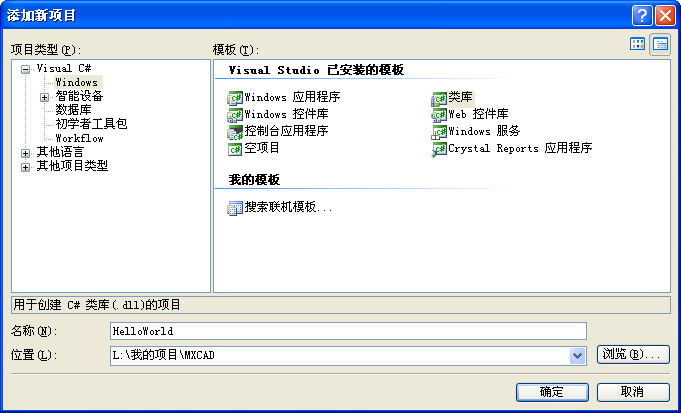

1) 新建类库。

2) 使用AutoCAD .NET托管封装类。这些托管封装类包含在两个托管模块中。要加入对这两个托管模块的引用，请用鼠标右键单击”引用”然后选择”添加引用”。在弹出的”添加引用”对话框中选择”浏览”。在”选择组件”对话框中，选择AutoCAD 2006的安装目录（这里假定为C:/Program Files/AutoCAD 2006/），在这个目录下找到“acdbmgd.dll”和“acmgd.dll”然后选择并打开。当这两个组件被加入后，请单击”添加引用” 对话框中的”确定”按钮。正如它们的名字所表示的，acdbmgd.dll包含ObjectDBX托管类，而acmgd.dll包含AutoCAD托管类。

3) 使用对象浏览器（Visual Studio.NET的”视图>对象浏览器”菜单项）来浏览加入的两个托管模块所提供的类。



4) 导入ApplicationServices, EditorInput 和 Runtime命名空间。

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;

5) 加入HelloWorld命令。要加入能在AutoCAD 中调用的命令，你必须使用“CommandMethod”属性。这个属性由Autodesk.AutoCAD.Runtime命名空间提供。

[CommandMethod("HelloWorld")]
public void HelloWorld()
{
    Editor ed = Application.DocumentManager.MdiActiveDocument.Editor;
    ed.WriteMessage("Hello World");
}

6) 在AutoCAD中调试程序，让Visual Studio.NET启动一个AutoCAD进程。在解决方案管理器中右键单击“HelloWorld”，然后选择”属性”。在HelloWorld的属性页对话框中，选择” 配置属性>调试”。在”启动”项中，选择”调试模式”为”程序”，在”启动程序”的右边单击省略号按钮然后选择AutoCAD 2006安装目录下的acad.exe。设置好以后，按F5来启动一个AutoCAD进程。这样就会先编译你的程序，然后自动启动AutoCAD，而当编译后有错误的时候就会停止。

7）手动加载类库：
在AutoCAD命令行中输入NETLOAD，会出现”选择.NET组件”的对话框。选择上面生成的“HelloWorld.dll”然后打开它。

8) 自动加载类库：
(1) 工程属性对话框-->调试标签-->启动选项-->命令行参数中输入：
/nologo /b "../../start.scr"
让CAD自动在命令执行工程目录里的start.scr文件。
(2) 然后就是在工程目录的根目录创建一个文本文件，名字取为“start.scr”，并在此文件中输入如下文本：
netload "../../bin/debug/lubanren_2008.dll"
(3) 按F5。

9）在命令行中输入“HellowWorld”。如果一切顺利的话，命令行中将显示“Hello World”文本。切换到Visual Studio.NET，在ed.WriteMessage(“Hello World”);语句处加入一个断点。在AutoCAD中再次运行HelloWorld命令，你会注意到你可以跟踪代码的运行。Visul Studio.NET的”调试”菜单有好几项可以用来跟踪程序的运行。
